Elektrische Widerstandstomographie für Bume

Elektrische Widerstandstomographie für B?ume

PiCUS : Treetronic ist der elektrische Widerstandstomograph für B?ume. Das Instrument führt Strom- und Spannungsmessungen am Baum durch. Aus den Messdaten errechnet das Auswerteprogramm eine zweidimensionale Karte, die die Verteilung des scheinbaren elektrischen Widerstandes im Stammquerschnitt zeigt. Diese Karte wird als elektrisches Widerstandstomogramm EIT (Abkz. für engl. Electric Impedance Tomogram) oder ERT (Abkz. für engl. Electric Resistance Tomogram) bezeichnet.

Der elektrische Widerstand des Holzes, also die F?higkeit des Holzes, den elektrischen Strom zu leiten, h?ngt vor allem von der Wasser- und Ionenkonzentrationen und den Zellstrukturen des Holzes ab. Diese Eigenschaften ?ndern sich, wenn das Holz durch eine Krankheit befallen ist.

Durch die Analyse der Schall- und elektrischen Widerstandstomogramme k?nnen mehr Informationen über Position, Ausma? und - in vielen F?llen- Art der Sch?digung gewonnen werden.

 Elektrische Widerstandstomographie  für Bume  Elektrische Widerstandstomographie  für Bume

Vorteile

  • Mehr Informationen über die Art und Gr??e des Defektes

  • Erkennt frühe Stadien von F?ule, auch im Wurzelbereich au?erhalb der Messebene

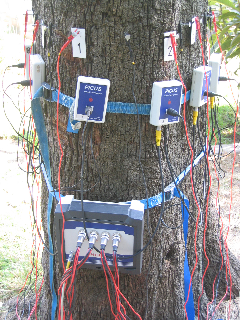

  • Einfache Handhabung: Messkabel an N?gel an klemmen, Messung l?uft automatisch.

Besonders effektiv ist die Anwendung des Treetronic in Kombination mit dem PiCUS Schalltomographen. Die Kombination von Schall- und Widerstandstomographie verbessert die Analysem?glichkeiten bei Baumuntersuchungen.

Beispiel

Das Schalltomogramm (SoT) dieser Buche ist auff?llig, da die Schallgeschwindigkeiten zur Stammmitte hin abnehmen, wie die hellbraunen Farbt?ne und die grünen Flecken zeigen. Das elektrische Widerstandstomogramm zeigt, dass das Holz in der Stammmitte einen geringeren Widerstand hat (blaue Farben im EIT), als die ?u?eren Bereiche. Das ist für Buchen unnatürlich: der Rinden-Splintholz Verbund ist normaler Weise leitf?higer als das Kernholz.

Elektrische Widerstandstomographie  für Bume Elektrische Widerstandstomographie  für Bume Elektrische Widerstandstomographie  für Bume

Messebene 5 cm: SoT              EIT, blaue = geringer Widerstand      Zum Vergleich: EIT gesunde Buche

Schlussfolgerung: Die Mitte des Baumes ist unnatürlich gut leitend, die Schallgeschwindigkeit ist leicht reduziert; das ist ein eindeutiger Hinweis auf eine Pilzinfektion im Wurzelbereich.
